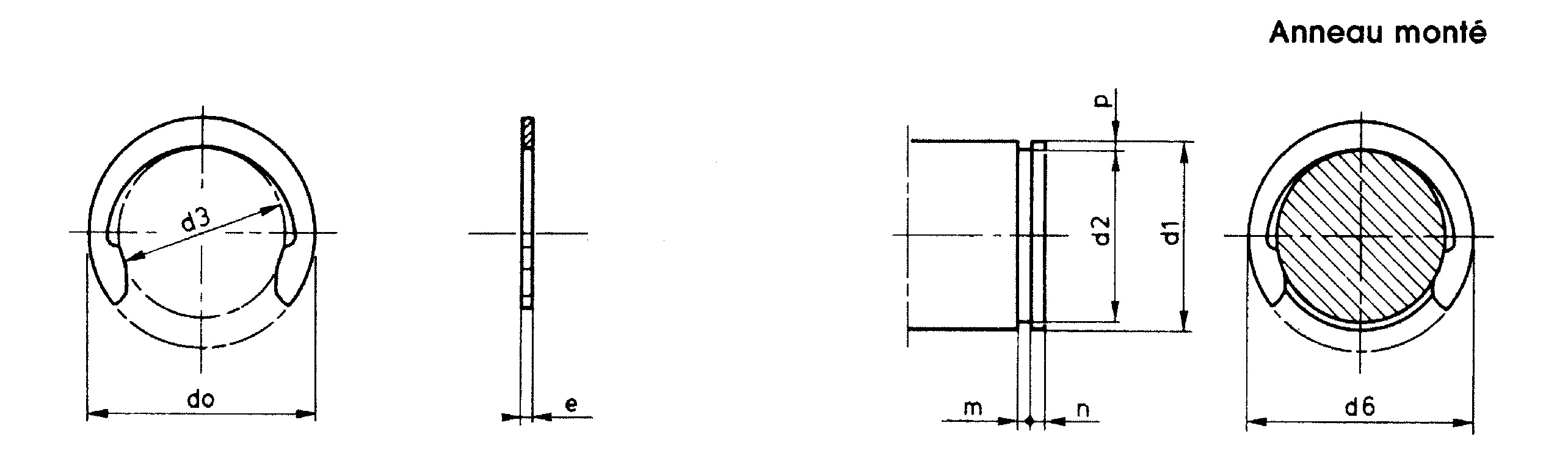

Série 7103
| Ref | Arbre d1 | d0 | d3 | p | e | e tol | d2 | d2 tol | m min | n min | d6 max | Charge de base Fg (KN) | Charge de base Fa (KN) | Poids en Kg par 1000 | Devis |
| C7103 A 014 | 14.00 | 15.00 | 12.25 | 0.75 | 1.00 | 0-0,05 | 12.50 | -0,07 | 0.90 | 2.00 | 16.50 | 2.60 | 3.73 | 0.320 |
|
| C7103 A 012 | 12.00 | 13.00 | 10.45 | 0.65 | 1.00 | 0-0,03 | 10.70 | -0,05 | 0.70 | 1.70 | 14.30 | 1.90 | 2.40 | 0.190 |
|
| C7103 A 010 | 10.00 | 11.00 | 8.70 | 55.00 | 1.00 | 0-0,03 | 8.90 | -0,05 | 0.70 | 1.50 | 11.90 | 1.36 | 2.00 | 0.130 |
|
| C7103 A 008 | 8.00 | 9.00 | 6.90 | 0.45 | 0.80 | 0-0,03 | 7.10 | -0,05 | 0.70 | 1.50 | 9.60 | 0.90 | 1.60 | 0.090 |
|
| C7103 A 024 | 24.00 | 26.00 | 21.30 | 1.20 | 1.20 | 0-0,06 | 21.60 | -0,07 | 1.10 | 3.50 | 27.60 | 7.15 | 9.42 | 1.020 |
|
| C7103 A 006 | 6.00 | 7.00 | 5.10 | 0.35 | 0.70 | 0-0,03 | 5.30 | -0,05 | 0.70 | 1.50 | 7.90 | 0.50 | 1.20 | 0.050 |
|
| C7103 A 021 | 21.00 | 23.00 | 18.50 | 1.10 | 1.00 | 0-0,06 | 18.80 | -0,07 | 1.10 | 3.00 | 23.90 | 5.70 | 8.24 | - |
|
| C7103 A 004 | 4.00 | 5.00 | 3.35 | 0.25 | 0.40 | 0-0,03 | 3.50 | -0,04 | 0.50 | 1.20 | 5.60 | 0.24 | 0.53 | 0.020 |
|
| C7103 A 019 | 19.00 | 21.00 | 16.80 | 0.95 | 1.20 | 0-0,06 | 17.10 | -0,07 | 1.10 | 2.70 | 22.30 | 4.50 | 7.46 | 0.680 |
|
| C7103 A 017 | 17.00 | 19.00 | 15.05 | 0.85 | 1.00 | 0-0,06 | 15.30 | -0,07 | 1.10 | 2.40 | 20.00 | 3.60 | 6.67 | 0.520 |
|
| C7103 A 015 | 15.00 | 17.00 | 13.25 | 0.75 | 1.00 | 0-0,05 | 13.50 | -0,07 | 0.90 | 2.10 | 17.80 | 2.80 | 4.00 | 0.360 |
|
| C7103 A 013 | 13.00 | 15.00 | 11.45 | 0.65 | 1.00 | 0-0,05 | 11.70 | -0,07 | 9.00 | 1.80 | 15.70 | 2.10 | 3.47 | 0.290 |
|
| C7103 A 011 | 11.00 | 12.00 | 9.70 | 0.55 | 1.00 | 0-0,03 | 9.90 | -0,05 | 0.70 | 1.50 | 13.40 | 1.50 | 2.20 | 0.170 |
|
| C7103 A 009 | 9.00 | 10.00 | 7.90 | 0.45 | 1.00 | 0-0,03 | 8.10 | -0,05 | 0.70 | 1.50 | 11.20 | 1.00 | 1.80 | 0.110 |
|
| C7103 A 007 | 7.00 | 8.00 | 6.10 | 0.35 | 0.80 | 0-0,03 | 6.30 | -0,05 | 0.70 | 1.50 | 8.80 | 0.60 | 1.40 | 0.080 |
|
| C7103 A 022 | 22.00 | 25.00 | 19.50 | 1.10 | 1.20 | 0-0,06 | 19.80 | -0,07 | 1.10 | 3.20 | 25.70 | 6.00 | 8.63 | 0.840 |
|
| C7103 A 005 | 5.00 | 6.00 | 4.35 | 0.25 | 0.60 | 0-0,03 | 4.50 | 0+-0,04 | 0.50 | 1.50 | 6.60 | 0.30 | 0.66 | 0.040 |
|
| C7103 A 020 | 20.00 | 22.00 | 17.50 | 1.10 | 1.20 | 0-0,06 | 17.80 | -0,07 | 1.10 | 2.90 | 23.00 | 5.40 | 7.85 | 0.720 |
|
| C7103 A 003 | 3.00 | 3.00 | 2.35 | 0.25 | 0.40 | 0-0,03 | 2.50 | -0,04 | 0.50 | 1.00 | 4.10 | 0.18 | 0.40 | 0.016 |
|
| C7103 A 018 | 18.00 | 20.00 | 15.85 | 0.95 | 1.20 | 0-0,06 | 16.10 | -0,07 | 1.10 | 2.60 | 20.90 | 4.20 | 7.06 | 0.580 |
|
| C7103 A 016 | 16.00 | 18.00 | 14.05 | 0.85 | 1.00 | 0-0,05 | 14.30 | -0,07 | 0.90 | 2.30 | 18.70 | 3.35 | 4.27 | 0.380 |
|
