1. Matières et finitions des anneaux d'arrêt pour roulement à billes
- Fabrications standards : les anneaux d'arrêts sont réalisés par découpage ou roulage en acier en ressort C 60 ou C 75 suivant le DIN 17222 - UNI 7054 et subissent une finition de surface (phosphatés huilés ou brunis huilés suivant les diamètres). La phosphatation standard leur confère une résistance minimale de 16 heures au brouillard salin, de 8 heures pour les produits huilés.

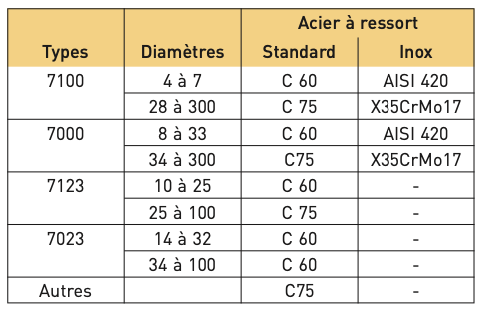

- Les anneaux type 7000 et 7100 peuvent être fournis en acier inoxydable AISI 420 ou X35CrMo17 (voir tableau). certains anneaux truarcs peuvent être fournis en acier inoxydable AISI 316L (amagnétique)
- Autres matériaux : bronze béryllium CuBe2, bronze phosphoreux CuSn8, aciers inoxydables austénitiques, sur fabrications spéciales.
- Autres finitions : galvanisation, zingage, protection au Dacromet sur demande.
2. Tolérances dimensionnelles
a. Mesure de diamètre de l'anneau d'arrêt :
Le contrôle du diamètre de l'anneau est en fait la moyenne de trois relevés de cotes effectués aux endroits indiqués par les flèches.
Cette moyenne doit être comprise dans l'intervalle de tolérance du diamètre d3 indiqué dans les tables dimensionnelles.
b. Mesure de l'épaisseur matière de l'anneau
L'épaisseur matière des anneaux qui figure dans nos tableaux s'entend exclusivement pour des pièces en acier phosphaté : elle ne peut être retenue pour celles ayant subi une protection autre.
3. Duretés des anneaux d'arrêt pour roulement à billes
Les valeurs indiqués sur le tableau ci-contre ne concernent que les anneaux fabriqués en acier.
Les équivalences entre les différentes expressions de dureté ne sont données qu'à titre indicatif.
4. Efforts axiaux
Dans les tableaux dimensionnels, on trouve 2 valeurs de base permettant d'évaluer les efforts admissibles :
- Fg : Force admissible sur la gorge de l'arbre ou de l'alésage
- Fa : Force admissible sur l'anneau élastique lui-même
5. Vitesse de rotation maximale : N (exprimée en milliers de tours par minute)
L'emploi des anneaux élastiques à montage axial Type 7100, 7108, 7555 est limité à une vitesse au-delà de laquelle la force centrifuge pourrait provoquer la sortie de l'anneau de la gorge. Dans les tableaux dimensionnels sont données les valeurs limites de la vitesse de rotation N. Une éjection de l'anneau ne doit pouvoir se produire que pour les vitesses supérieures d'au moins 50% à celles indiquées. Ces valeurs ne sont valables que pour les anneaux fabriqués en acier
6. Montage axial des anneaux type 7000, 7100, 7008, 7108 et 7555
Les anneaux d'arrêts comportent en général des trous d'oreille ayant pour but de faciliter leur montage à l'aide d'une pince. L'ouverture ou la fermeture des oreilles, selon qu'il s'agisse d'un anneau extérieur ou intérieur, doit être limitée à 1% du diamètre nominal d1 afin d'éviter toute déformation permanente préjudiciable à la tenue de l'anneau dans la gorge. Il est recommandé l'utilisation :
- d'une pince à butée ou mieux :
- d'un cône de montage (selon les figures 1 et 2).
7. Montage axial des anneaux griffaxe 7306 ou des anneaux Self Locking
La mise en place de ces anneaux d'arrêt s'effectue par simple poussée axiale.
Afin d'accroître leur résistance à l'arrachement, les pattes des anneaux Self Locking peuvent être positionnées dans une gorge.
8. Montage radial des anneaux truarcs Type 7133, 7144, 7131 et Klipring type 7304
Il s'agit d'anneaux dont le montage est aisé et rapide. Il s'effectue au moyen d'une fourchette (fig.5) ou éventuellement d'une pince (fig.6)
Les anneaux type 7133, 7144 jusqu'au diamètre 10, sont livrés sur demande conditionnés en Rolpak. Afin de faciliter la mise en place sur le distributeur, les anneaux sont orientés et retenus entre eux par une bande adhésive appliquée à l'opposé de l'ouverture.
La préhension de l'anneau sur le distributeur se fait à l'aide d'une fourchette.
Consultez la gamme de circlips et anneaux d'arrêt pour roulement à billes.
